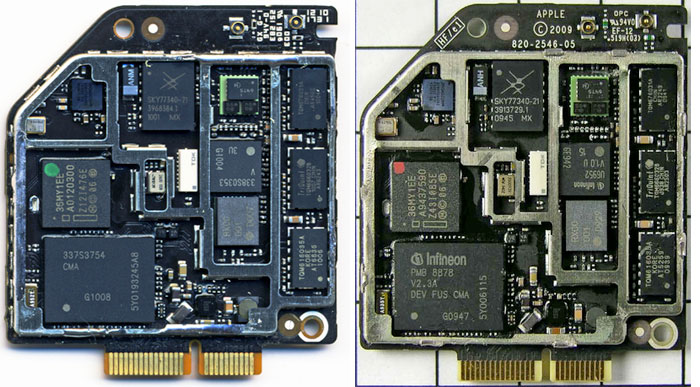

3G-Modul im iPad: Links die endgültige Version, rechts das Muster, das zur FCC eingesandt wurde Wie schon fürs iPad WiFi, gibt es jetzt auch für das 3G eine Fotodokumentation, die das gesamte in seine Einzelteile aufteilt.
Diese Arbeit hat iFixIt auf sich genommen, und im Vergleich zum Modell, das zur FCC eingesandt wurde, kaum Unterschiede festgestellt.
Einzig der Schriftzug von Infineon wurde von einigen Computerchips entfernt.

Anmerkungen von iFixIt:

  • Das Merkmal zur einfachen Unterscheidung des iPad WiFi und iPad 3G ist der schwarze Plastikteil am oberen Rand, der zur Verbesserung des Mobilfunkempfangs dient.
  • Genau dieses schwarze Plastikteil ändert die Anleitung zum Öffnen des Geräts im Vergleich zum iPad WiFi, weil es sonst Schaden nimmt.
  • Insgesamt besitzt das iPad 3G 5 Antennen: 2 Antennen fürs Mobilfunksignal (eine beim schwarzen „Radiofrequenz-Fenster“, eine im LCD-Rahmen), eine GPS-Antenne (ebenfalls im schwarzen RF-Fenster), und 2 für WiFi/Bluetooth (eine im Apple-Logo, eine zweite links vom Dock Connector)
  • Das iPad 3G benutzt den selben 3G Baseband Prozessor (Infineon 337S3754 PMB 8878 X-Gold IC) wie das iPhone 3G und 3GS.
  • AGPS (assisted GPS) wird durch die Broadcom BCM4750UBG Single-Chip AGPS Lösung ermöglicht, während im iPhone 3GS ein Infineon Hammerhead II Paket verwendet wird.

Zum vollständigen Artikel: iPad 3G Teardown – iFixit
